汽车继电器的使用与分类

汽车继电器由磁路系统、接触系统和复原机构组成。 磁路系统由铁心、轭铁、衔铁、线圈等零件组成。 接触系统由静簧片、动簧片、触点底座等零件组成。 复原机构由复原簧片或拉簧组成。

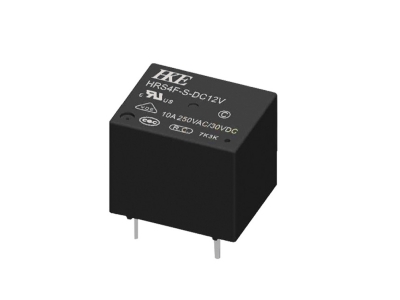

继电器 (3)

汽车继电器开关是通断的关键,电路中主要的开关往往汇集许多导线,如点火开关、车灯总开关,使用时注意与开关有关的五个问题:

1 .在开关的许多接线柱中,注意哪些是接赢通电源.哪些是接用电器的。接线柱旁是否有接线符号。

2 .开关共有几个挡位,在每个挡位中汽车继电器,开关,作用,哪些接线柱通电。哪些断电。

3 .蓄电池或发电机电流是通过什么路径到达这个开关的,中间是否经过别的开关和器,这个开关是手动的还是电控的。

4 .各个开关分别控制哪个用电器。被控用电器的作用和功能是什么。

5 .在被控的汽车电器中。哪些电器处于汽车继电器,开关,作用常通,哪些电路处于短暂接通。哪些应先接通,哪些应后接通。哪些应单独工作。哪些应同时工作。哪些电器允许同时接通。

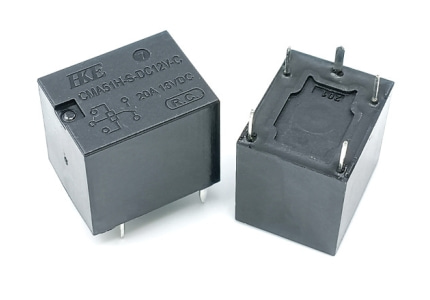

汽车继电器

汽车继电器的分类:

1.按用途分类可分为:功能型和控制型继电器两种。像闪光继电器刮水继电器等就属于功能型继电器,而普通的单纯起电路通断与转换的继电器都属于控制型继电器。

2.按触点状态分为: 常开型,常闭型和混合型三种。

3.按控制方式分:电流型和电压型电流型控制继电器是按一定电流值而动作的继电器;它和其他元件组成实用电路,如汽车上的闪光继电器,电流越大,闪光频率越高。电压型继电器是按一定电压值动作的继电器,既当被控制的电路电压大于或小于一定值时继电器就接通或断开被控制的电路。如灯光继电器、喇叭继电器等。电压继电器主要用来控制大电流消耗电路,这种继电器的线圈控制电压一般要大于7v才能工作,而小于5v就停止工作。

4.按连接方式分为:接线柱式和插接式

5.按保护方式分为:保护式和二极管保护式 控制型继电器的作用用小电流控制大电流。
