基本参数/parameter
| 工作温度 | -20℃to 70℃ |
| 额定电流 | 50ma.12v dc |
| 绝缘电阻 | 100mω min.100v dc |
| 介电强度 | 250v ac for 1 min |
| 接触电阻 | 100mω max |
| 开关行程 | 0.25±0.1mm |
| 高 度 |
4.3/4.5/5.5/6.5/7/7.5/8/8.5/9/9.5/10/10.5/11/12mm |
| 按 力 | 100gf/160gf/260gf |

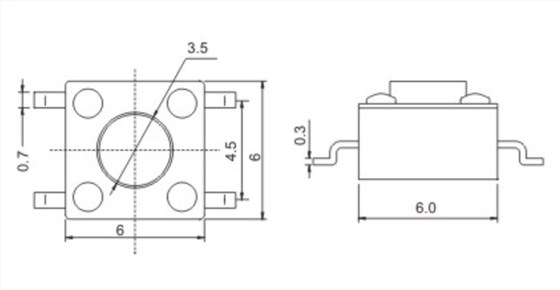

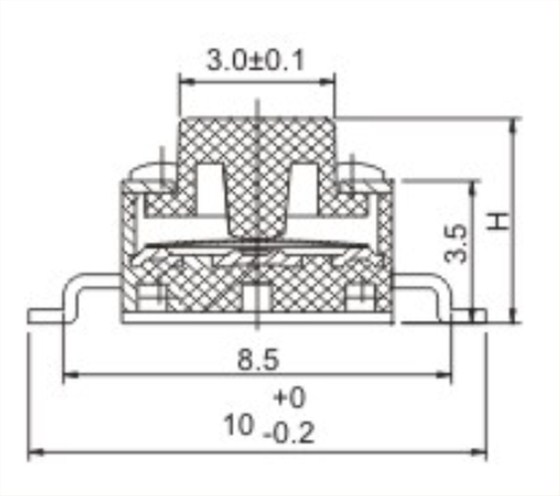

外形图/specifications

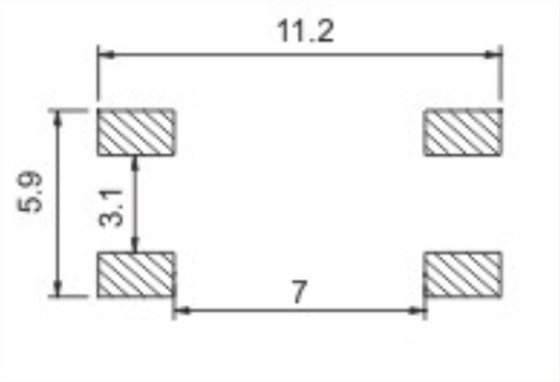

安装孔尺寸图/mounting hole dimensions
电路图/schematic
焊接条件/welding conditions
注意事项/precautions
贴片式轻触开关系列使用注意事项：
1. 考虑清洗触摸开关时，请协商。
2. 请不要从触摸开关上面浸入助焊剂。
3. 请不要事前在开关端子及印刷电路板的零部件贴装面上涂助焊剂。
4. 进行第2次焊接时，应在开关回复到常温之后进行。
