智能手环上的轻触开关-英国威廉希尔公司

2019-01-23 17:18:05

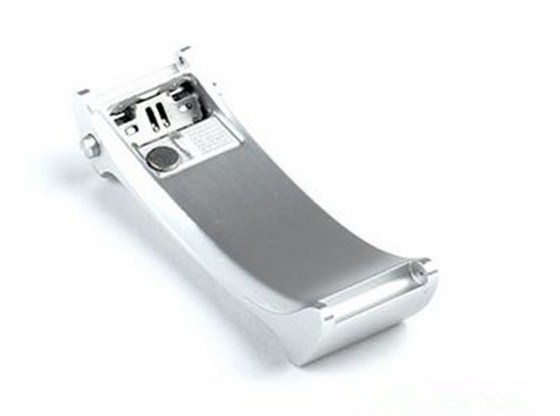

先来看智能手环使用时主机部分卡在该部分,底部是一个方形小盖子,打开小盖,除了卡扣之外,还有一颗圆形的小磁铁。经过后面的拆解与分析我们知道磁铁是配合电路板上的霍尔ic来检测主机是否离开腕带,进而判断是否启用自动接通来电和蓝牙耳机模式。


智能手环上的轻触开关

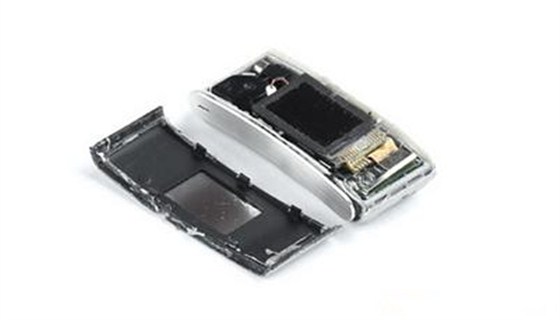

首先来看看固定在金属底座上的主机,外观看起来十分精致,但拆解屏幕时可真是花了不少的力气。因为手环的防尘防水等级为ip57,所以它的屏幕与主机之间除了卡扣外,还采用日本sekisui防水胶带。这一款防水胶可以实现ip57的防水防尘需求,其优点是精密粘合,防水稳定可靠,绿色环保。而且由于产品体积较小,所以选择了宽度很窄的防水胶带,这在工艺上有不小挑战。
1上的轻触开关
先来仔细看看它的触摸屏。在测试中我们发现,息屏状态下,完全看不出屏幕的边界在哪。因为这块屏幕采用隐藏式设计,息屏时外观上感觉主机就只是一块金属块。触摸屏的整个外层采用了真空镀膜技术,在表层覆盖了光学炫彩镀膜层,息屏时呈现出不锈钢光面的反射效果。但是有个很大的弊病就是极易沾染指纹,基本上使用过后,都会留下明显的痕迹,对一些强迫症的用户来说,估计每天要备有几块无尘布用以擦拭屏幕。
开2关

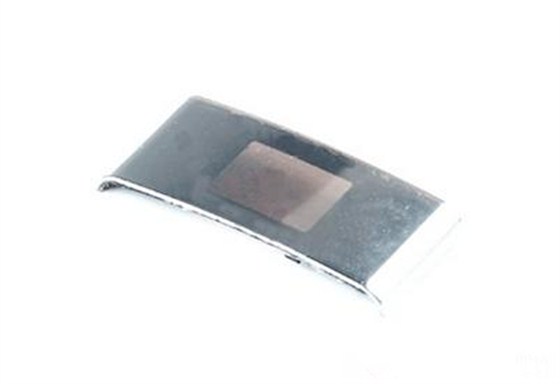

整机的外壳其实是塑料的,而并非看起来那样是金属的,但也并不是全塑料的成分。左右两侧的两块支撑贴片以及侧键是金属材质,与主机间采用了泡棉胶相连。而这两块贴片不单单是使用了金属材质,甚至在设计上还采用了拉丝工艺。按键也有别具匠心的设计,虽然就这么小小一块,但是它的表面却有防滑设计的纹路,可见细节做工还是比较到位的。
3

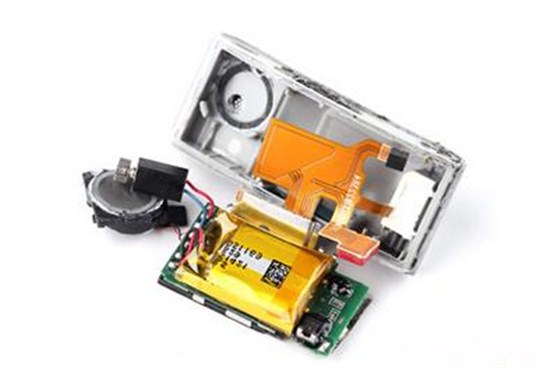

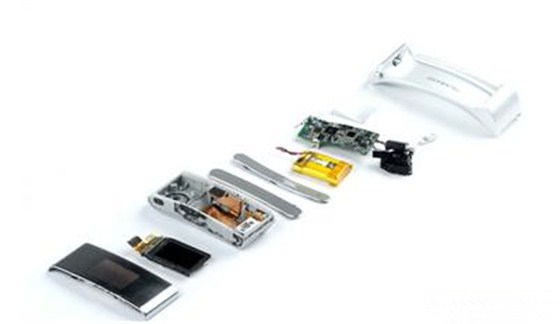

拆开主机后可见内部的显示屏以及与它相连的电路主板,它们并没有占据整个手环的内部,而是将1/3的空间用来装配振动器和听筒。电池则是放置在主板的底部,与主板通过焊点连接在一起。取出整个主板模块后,由于排线将主板与usb接口连在了一起,而usb接口处使用了大量的胶水固定在凹槽内用于防水,所以不能直接分离电路主板和外壳。
4关

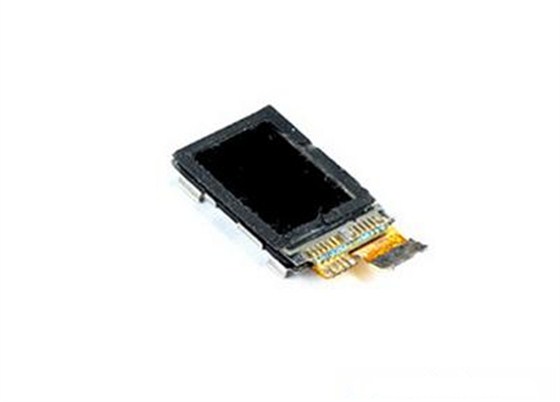

显示屏是固定在主板的屏蔽罩上,断开软板即可分离。采用了0.73英寸的pmoled(被动驱动式oled)屏幕,分辨率为128x88210ppi的水准。被动驱动式oledpmoled)是相对于主动驱动式oledamoled)而言的。优点是制作成本及技术门槛较低,结构简单,但受制于驱动方式,分辨率无法提高等,使得pmoled屏幕不适合应用于大尺寸和高分辨率的面板上。
5

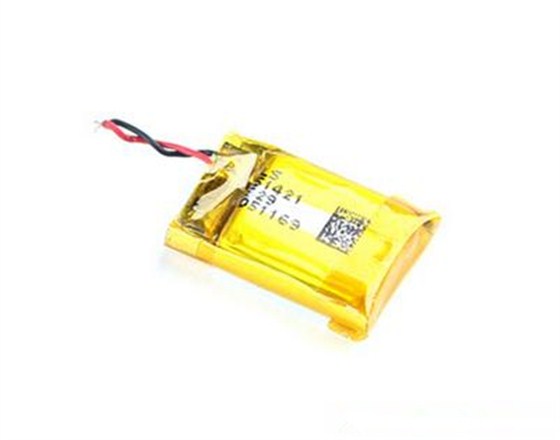

这款智能手环关闭蓝牙后待机时间可达12天,理论续航时间则有5天,并且可以1.5小时快速充电,所以还是先了解一下它的电池。电池采用的是ls的电芯,容量为90mah的锂聚合物电池。由于采用的是microusb的充电接口,而且主板上有ti的过充保护芯片,所以理论上安卓手机的数据线和适配器都可为它充电。
6智能手环上的轻触开关

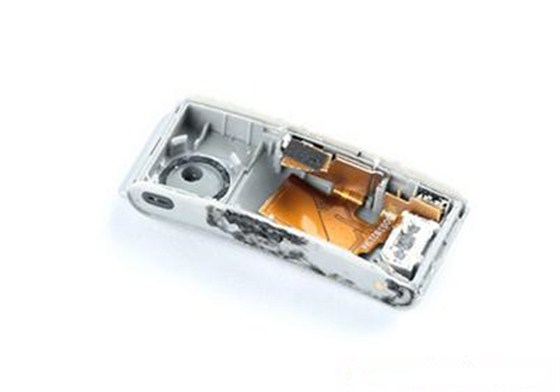

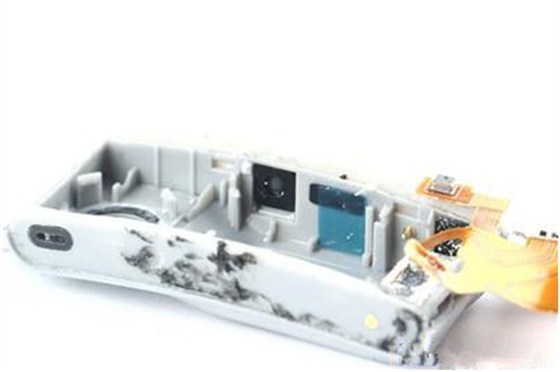

分离完显示屏与主板后,我们发现其实底部的排线并非是焊接在主板上,而是通过btb接口连接,但由于接口位于屏蔽罩内,所以只能在取下屏蔽罩后才能将其分离。在两个降噪麦克风、扬声器和耳机部分,都采用了成本较高的美国戈尔公司的防水透气声学薄膜来实现ip×7级的防水。甚至在耳机部分具备了多层防水膜片。目前这种防水膜只有美国戈尔公司掌握生产技术,成本较高。看来华为在talkbandb2的防水性上还是下了不少功夫。
7智能手环上的轻触开关

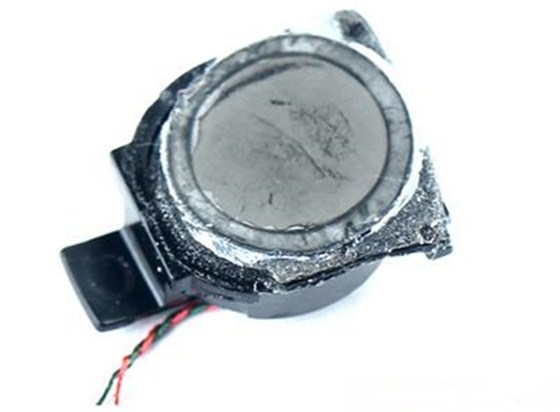

将主机从底座上拿出时,会发现在听筒位置带有一个耳机套。这个在设计之初就参考了人耳标准模型的耳套,使得适应性更强。同时,为了把整机做薄,这次采用的是硅胶材质的压缩式耳塞,可变短压缩,完全可以适应腕带中给它预留的小空间。所以不用每次都摘下耳塞单独存放,这一设计也是值得称赞的。不过,在我们的试用中,b2长时间的佩戴还是会引起不适。
8智能手环上的轻触开关
提到耳机自然不可忽视那两颗麦克风的存在。这款智能手环使用的双麦克风采用了双mic平衡降噪。
9智能手环上的轻触开关

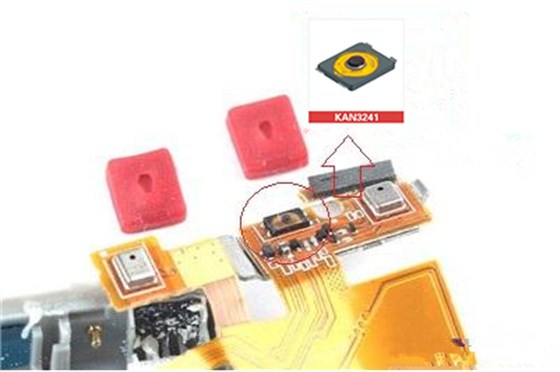

而整个产品最主要的功能元件当然要属于港源电子超薄型带凸点的轻触开关,这款轻触开关的寿命高达100万次,具有体积小、寿命长、带防水膜等优点。手环配置在好,没有了这小小的轻触开关很多功能无法操作。真的可以称得上是手环的灵魂配件。
10能轻触开关
继续来看看手环的电路主板,使用了意法半导体(st)的mcu,同样意法半导体的a+gsensor六轴感应器,csr型号为8670c的蓝牙芯片,ti型号为bq24310的充电过压/过流保护芯片与底座上的那颗磁铁相作用的霍尔ic在主板的另一面。霍尔ic通过检测主机和底座间的磁通量变化就可以判断主机是否离开底座来实现不同功能间的切换。当电话进来时,将主机取下底座2秒后,可自动接听电话。而当播放音乐时,若主机不在底座上则切换为通过蓝牙耳机的形式播放音乐。
示例
:
11智能手环上的轻触开关

总结:1、从整个拆解过程来看华为的这款智能手环为了达到ip57的防尘防水等级,在结构和防水材料的应用上还是下了不少功夫。2、底座采用全金属设计,手腕接触的部分采用了更贴合手腕的弧形设计,并进行了精细的打磨,触感舒适。3、屏幕表层覆盖了光学炫彩镀膜层,息屏时呈现出的金属光泽与金属底座浑然一体,观感极好。不过缺点是容易沾染指纹和灰尘。
