小型微动开关设计-英国威廉希尔公司

2018-03-24 17:01:42


《摘要》文章介绍了为了满足某工厂的要求而设计的一种新型微动开关,该产品具有体积小,重量轻,尺寸20*10mm,按力小,行程短,耐环境性能高,结构可靠等特点。

开关属于元器件,其主要功能是作为一种控制元件,可广泛应用在各种电气设备电路转换中,是机电元件中极其重要的一类。开关品种繁多,按操作方法来分类,主要有轻触开关,拨动开关,钮子开关,触摸开关和微动开关等。

微动开关是一种具有速动机构及微小触点间隙的精密机械电气开关,在整机电路中起到转换,控制作用,接通或断开一定的电路。

现在我主要介绍微动开关在研制过程中的设计思路和关键工艺,关键技术,从而解决由于开关体积小而造成的行程短,按力小,但耐环境性能高等技术难题。

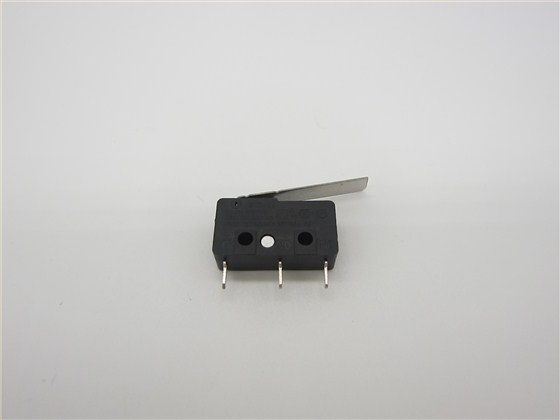

微动开关

g15系列开关为通用型开关,可用于各种电气控制设备中。

微动开关设计的主要技术参数。

工作温度

25℃85℃

额定负荷

ac125v 5a/250v 5a

绝缘阻抗

100mωmin

机械寿命

1000,000cycles

接触电阻

≤100mω

操作力

15±8gf25±15gf35±20gf

设计依据,工作原理

微动开关是根据协议书中技术指标要求,并参考用户提供的样品进行设计的。在设计中考虑到开关动作的精确性,一致性,耐环境性及整机使用时的互换性,其结构形成,外形尺寸,动作特性完全符合样品。

该产品是一种单刀双掷也可做双刀双掷,防尘密封精密微动开关,它是由基座,盖板,压杆,接触簧片组,弹簧及焊片组成。

其工作原理

1.自然状态,在弹簧的弹力作用下,接触簧片与上焊片接触,形成常闭触点。

2.按动促动件《压杆》使接触簧片组向下运动,断开常闭触点,接通下焊片,常开触点接通,实现了一次动作转换。

3.当外力消除,接触簧片恢复自然状态,万次开关的一次动作循环。

微动开关

可靠性设计

微动开关在整机中是一个重要的控制元件,基于整机的特殊需求,该产品具有使用温度宽,动作行程短,按力小,重复精度高,防震性强等特性,这些都需要在方案设计时加以考虑。通过反复分析,讨论,在设计时需要采取措施保证产品的可靠性。
