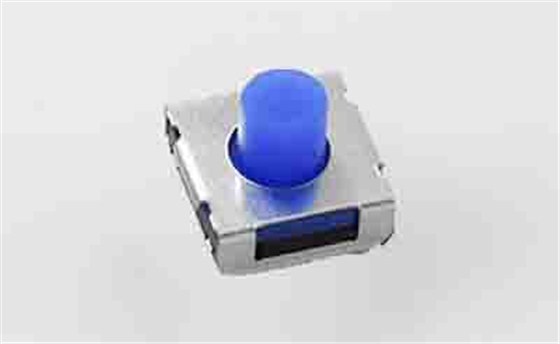

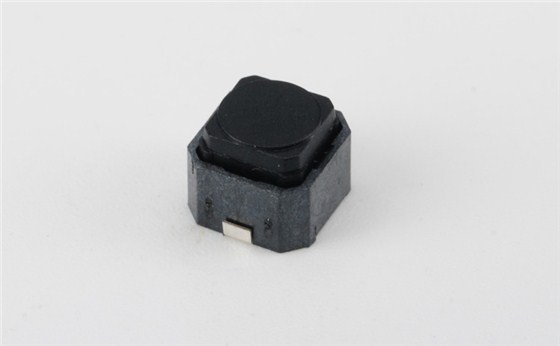

无声开关轻触开关,广泛用于车载导航,汽车方向盘控制功能键,具有耐高温,高寿命等特点
硅胶相比于锅仔片,化学性质稳定,耐高温,无声,延长产品寿命,但也因此会增加轻触开关生产制造成本,价格也相对比较高。
硅胶按键开关,按键+硅胶的基本结构,所以,按键的手感、特色等很大方面都取决于硅胶按键的设计。硅胶按键使用寿命可达到100万次左右,其特点优:轻触无声、手感舒适、开关硅胶按键没有异味,做工不变形,经久耐用,不掉色。质地软硬兼可、立体感强、耐磨擦、抗老化作装饰标品相。
硅橡胶是一种高活性吸附材料,属非晶态物质,其化学分子式为msio2·nh2o。不溶于水和任何溶剂,无毒无味,化学性质稳定,除强碱、氢氟酸外不与任何物质发生反应。用其作为按压开关,性能稳定,寿命延长。
汽车上使用的硅胶型轻触开关,存在以下问题无盖与有盖的轻触开关容易出现夹死或无手感;按钮与底座之间按压不顺畅;进胶ロ设置在底座的侧面,从侧面进胶,外表美观效果不好,不符合现代消费者的审美观。
实用新型内容针对上述技术中存在的不足之处,本实用新型提供一种有效防止使用时夹死或无 手感且外表美观的硅胶型轻触开关。为实现上述目的,本实用新型提供ー种硅胶型轻触开关,包括按钮、硅胶、接触片和带金属端子的底座;所述底座上设有一容置部,所述硅胶和所述接触片均容置在所述容置部内,所述硅胶通过所述接触片与所述金属端子连接,所述按钮与所述底座固定连接形成四个折弯处,所述每个折弯处的两端上均设有ー个导向小间隙和ー个逃位大间隙;所述底座的底部上设有ー进胶ロ。其中,所述按钮的摩擦阻力系数与所述底座的摩擦阻力系数不相同。其中,所述进胶ロ为圆形进胶ロ。本实用新型的有益效果是与现有技术相比,本实用新型提供的硅胶型轻触开关,按钮与底座固定连接形成四个折弯处,四个折弯处上均设有ー个导向小间隙和ー个逃位大间隙,导向小间隙可以精密引导手按按钮至有效的地方,逃位大间隙可以有效的防止按钮卡死或者没有手感;将进胶ロ设置在底座的底部上,可以使得外表美观效果更好;按钮的摩擦阻力系数与底座的摩擦阻力系数不相同,使得按钮按压效果更好。
权利要求1.一种硅胶型轻触开关,其特征在于,包括按钮、硅胶、接触片和带金属端子的底座;所述底座上设有一容置部,所述硅胶和所述接触片均容置在所述容置部内,所述硅胶通过所述接触片与所述金属端子连接,所述按钮与所述底座固定连接形成四个折弯处,所述每个折弯处的两端上均设有一个导向小间隙和一个逃位大间隙;所述底座的底部上设有一进胶口。
2.根据权利要求i所述的硅胶型轻触开关,其特征在于,所述按钮的摩擦阻力系数与所述底座的摩擦阻力系数不相同。
3.根据权利要求i所述的硅胶型轻触开关,其特征在于,所述进胶口为圆形进胶口。
专利摘要本实用新型公开了一种硅胶型轻触开关,包括按钮、硅胶、接触片和带金属端子的底座;底座上设有一容置部,硅胶和接触片均容置在容置部内,硅胶通过接触片与金属端子连接,按钮与底座固定连接形成四个折弯处,每个折弯处的两端上均设有一个导向小间隙和一个逃位大间隙;底座的底部上设有一进胶口,按钮的摩擦阻力系数与底座的摩擦阻力系数不相同。本实用新型提供的开关,按钮与底座固定连接形成四个折弯处,四个折弯处上均设有一个导向小间隙和一个逃位大间隙,可以有效的防止按压时按钮卡死或者没有手感;进胶口设置在底座的底部上,可以使得外表美观效果更好;按钮的摩擦阻力系数与底座的摩擦阻力系数不相同,使得按钮按压更加顺畅。
