微动开关的内部结构-英国威廉希尔公司

2018-03-29 13:47:41

当我们打开微动开关的上盖时,就会惊讶的发现,微动开关结构之简洁,构思之巧妙,真是令人叹为观止。它的主要工作零件竟然是一片厚度只有0.06毫米的黄铜片。它不但提供了回弹动力,而且还是导电的动触点。更令人拍案叫绝的是:它还能经受住几十万,甚至几百万次的点击。呵呵,真是既便宜又耐用。

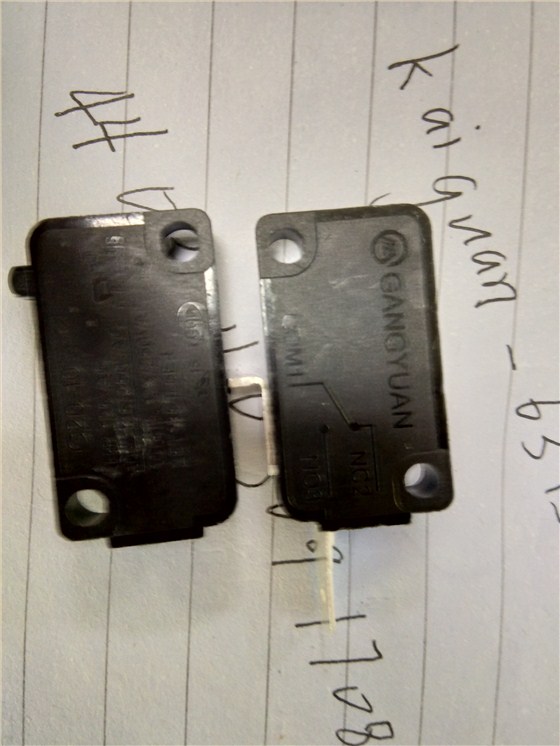

微动开关

微动开关的工作原理

外机械力通过传动元件(按销、按钮、杠杆、滚轮等)将力作用于动作簧片上,当动作簧片位移到临界点时产生瞬时动作,使动作簧片末端的动触点与定触点快速接通或断开。当传动元件上的作用力移去后,动作簧片产生反向动作力,当传动元件反向行程达到簧片的动作临界点后,瞬时完成反向动作。微动开关的触点间距孝动作行程短、按动力孝通断迅速。其动触点的动作速度与传动元件动作速度无关。

微动开关具有微小接点间隔和速动机构,用规定的行程和力进行开关动作的接点机构,被外壳覆盖,其外部有传动器,且外形较小。微动开关由5个大类的构成要素组成。

微动开关用于多方面,如电脑鼠标、汽车鼠标器、汽车电子产品、通讯设备、军工产品,测试仪器、燃气热水器、煤气灶、小家电、微波炉、电饭锅、浮球设备配套、医疗器械、楼宇自动化、电动工具及一般电气和无线电设备、24小时定时器等。

英国威廉希尔公司的三种故障

鼠标再经过无数次的点击后,它会产生三种故障。一是动触点和静触点会产生金属碎屑,这是由于他们相互之间撞击造成的。而这种碎屑将导致鼠标的单击变双击。我们只要清除这些碎屑就能解决故障。解决办法,打磨静动触点。二是动静触点由于经常撞击,导致静触点表面不光滑,出现了许多凸凹点,一次按键不好用,要经几次按键才行。这种故障我们只要用很细的小锉刀或者细砂纸条将表面打磨光滑即可。三是鼠标经过长时间的点击,弹簧片会产生疲劳,弹起无力。不像新鼠标那样按下去时有清脆的咔咔声。我们知道,弹起无力,主要的原因是弹簧片机械变形引起的。弹簧片的u形弧的度数越小,它的弹力就越小;相反,弧越大,它的弹力就越大。理解了这一点,我们就有办法解决这个问题了。方法很简单,只要我们把弹簧片的u形部分朝上,用工具按压弹簧片,增大u形弧的度数,弹簧片就会重新获得弹力

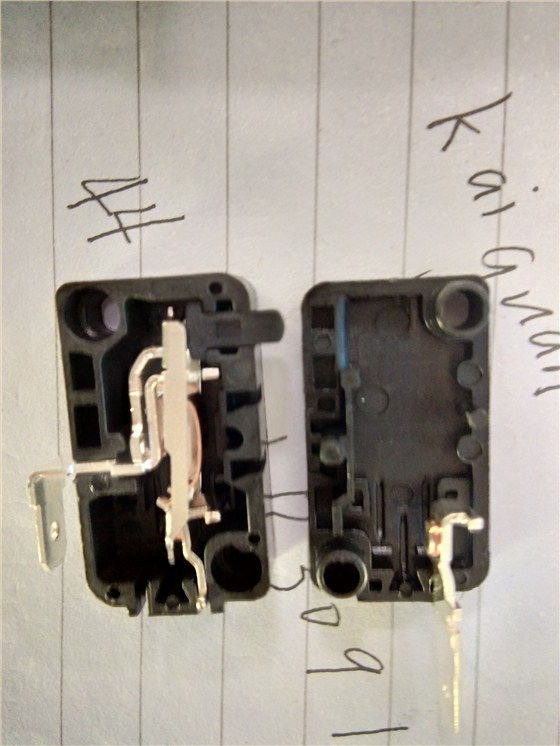

微动开关结构图

修理微动开关

4.1打磨微动开关,解决第一、第二类故障

1)找一张较硬的卡纸,剪成细细的一条,以能塞进微动开关的静触点和动触点间为宜。也可以用木质牙签用小刀将一端削薄。

2)将准备好的卡字条或牙签塞进动静触点之间,轻轻的拉动,静动触点都要刮到,每个触点刮三五次即可。

3)如果这种方法效果不佳的话,你就需要用极细的砂纸剪成细条或者很细的小锉刀进行仔细的打磨了。

4.2恢复弹簧铜片的弹性,解决第三类故障

要解决这个问题,关键在于,我们如何保证将弹簧片挂到支架上还能保持它最大的弧度,有最大的回弹力。在第2个参考链接里,介绍了一种最佳安装方法。

1)将弹簧片的小舌头朝上放在平整的地方,用镊子等工具,向下按压到底,按压后它会恢复的,按压一两次就可以。

2)将弹簧片的舌尖调整到和铜片一个水平面上,虽然不要求很准确,但相差不要太大。

3)用镊子夹住弹簧铜片,小舌头朝下,铜片首端(带触点的一端)插入限位架的下方。插入后,弹簧铜片的姿态是末端高首端低。

4)用小起子轻轻地向下按压铜片的小舌头,使弹簧片的舌尖进入右侧支架的小沟槽里(也就是狗尾巴下面的凹)。操作时需注意用力要均匀,用力太猛的话,会引起弹簧片变形。如果已经出现了变形,你就要重复步骤1-4

5)这是一个关键的步骤,成败在此一举。大家要给与足够的重视。当弹簧片的小舌头进入沟槽后,我们用两个大拇指的指甲抵住铜片的动触点端,右手的食指轻轻压住铜片的末端。准备好后,我们就可以用大拇指向开关底座上的狗头处推弹簧片,注意用力要轻缓、均匀。一边推,一边用食指轻轻向下按压弹簧片。移动的距离,要刚好将弹簧铜片里面的小缺口架在小狗鼻梁上。如果移动的距离过大,弹簧片的u弧就会变小,弹簧片就会失去部分弹力,达不到预期效果。

6)挂好后,我们可以用牙签按压弹簧片的按压点,如果你安装的正确,这时按压后弹簧片就会发出清脆的啪啪的开合声。你可以按压电路板上的另一个开关进行力度对比。如果力度明显的小于另一个开关,那么恭喜你,你还要重复以上的步骤。如果力度差不多,那么贺喜你,你已经成功了

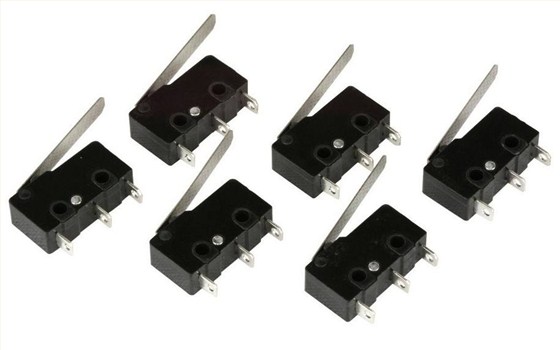

微动开关结构图
