如何区分锰锌磁环和镍锌磁环-英国威廉希尔公司

2024-01-05 14:20:25

铁氧体磁环电感又分为锰锌铁氧体磁环和镍锌铁氧体磁环,根据所用材料不同,煅烧出来的材料就不同。镍锌铁氧体磁环主要由铁、镍、锌的氧化物或盐类,采用电子陶瓷工艺制造。锰锌铁氧体磁环这是由铁、锰、锌的氧化物及盐类,同样采用电子陶瓷工艺制造而成。两者在用料和工艺上基本一致,唯一不同就是锰和镍这两个材料不同罢了。就是这两种不同的材料,他们在同一产品上的使用效果就大大的不同。

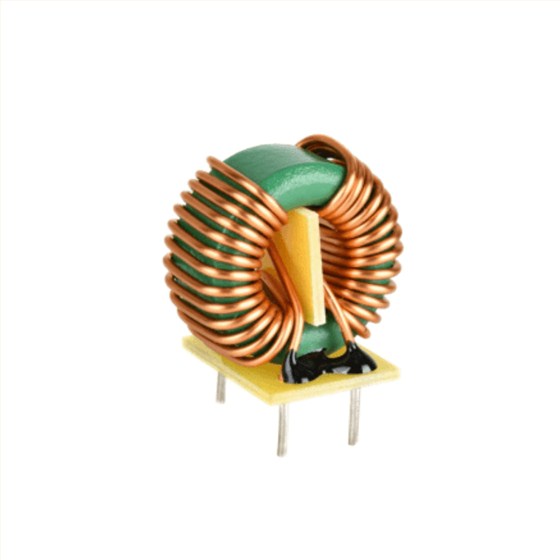

磁环电感

锰锌材料具有高磁导率,而镍锌铁氧体具有低磁导率。锰锌铁氧体可用于操作频率低于5mhz的应用场合。镍锌铁氧体具有较高的电阻率,可用于频率范围为1mhz到数百兆赫的场合。但共模感应器除外,对于70mhz以下的应用场合,锰锌材料的阻抗使之成为最佳选择;而对于70mhz到数百千兆赫的应用场合,推荐使用镍锌材料。锰锌铁氧体磁环一般在千赫至兆赫的频率范围内使用。可制作电感器、变压器、滤波器的磁芯、磁头及天线棒。 镍锌铁氧体磁环可用于制作中周变压器、磁头、短波天线棒、调谐电感电抗器以及磁饱和放大器等的磁芯,应用范围和产品成熟度要比锰锌铁氧体磁环有优势得多。

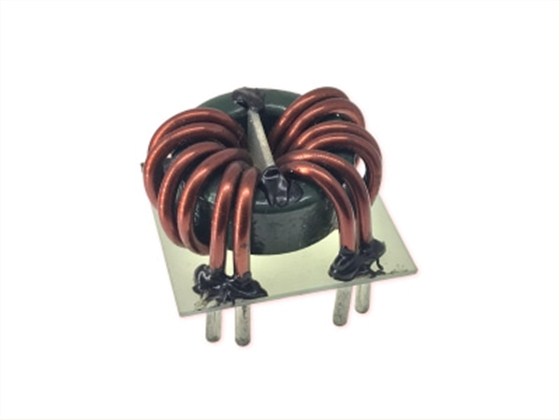

磁环电感 (3)

当两种磁芯混在一起时,如何来区分呢?下面介绍两种具体方法。
1、目测法:由于锰锌铁氧体一般磁导率比较高,晶粒较大,结构也比较紧密,常呈黑色。而镍锌铁氧体一般磁导率比较低,晶粒细而小,并且是多孔结构,常呈棕色,特别是在生产过程中烧结温度比较低时尤为突出。根据这些特点,我们可用目测法来区分。在光线比较亮的地方,如果看到铁氧体的颜色发黑、有较耀眼的亮结晶,此磁芯为锰锌铁氧体;如果看到铁氧体带棕色、光泽暗淡、晶粒不耀眼,此磁芯为镍锌铁氧体。目测法是一种比较粗略的方法,经过一定实践也是可以掌握的。
2、测试法:这种方法比较可靠,但需要一些测试仪器,例如高阻计、高频q表等。
3、测耐压


1/5
