轻触开关定位脚与定位孔的公差配合-英国威廉希尔公司

2018-11-14 16:10:56

轻触开关的定位脚与pcb定位孔之间如有干涉将会对其smt贴装工序产生影响,如果其公差配合临界,将会有一定的机械应力风险。通过对轻触开关的定位脚和pcb定位孔的公差累积分析,计算出定位脚与定位孔之间的最小间隙为-0.063mm,也就是存在轻微干涉。因此,在smt贴装过程中存在轻触开关的定位脚不能很好地插入pcb定位孔的风险。严重的不良情况,在回流焊接前会被目视检查位发现。轻微的不良将会遗漏到后道工序,并产生一定的机械应力。根据均方根之和(root square sum)分析法预测,该不良率为7153ppm。

建议将pcb定位孔尺寸和公差从0.7mm +/- 0.05mm修改为0.8mm +/- 0.05mm。针对优化方案再次进行公差累计分析。结果表明定位柱与定位孔之间的最小间隙为+0.037mm,干涉的风险也就消除了。

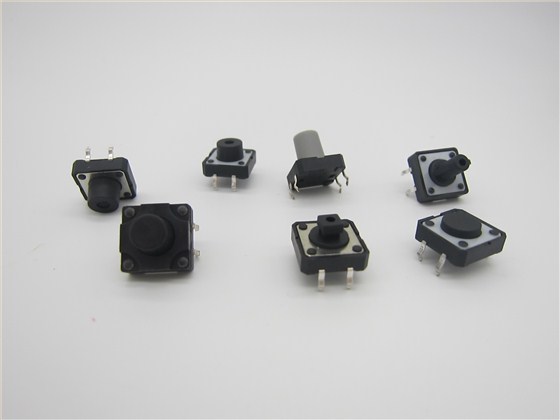

轻触开关

英国威廉希尔公司专业的轻触开关厂家,24年专注轻触开关,产品品质有保证、生产工艺高、导通可靠性好、引脚基材优质、寿命长、手感好、价格合理、交期快、服务优质。生产的轻触开关有:防水轻触开关、薄膜轻触开关、插脚轻触开关、贴片轻触开关、 按键轻触开关,还研发出可替代omron欧姆龙轻触开关、松下轻触开关、alps轻触开关等等一系列轻触开关,产品规格尺寸齐全、种类多。24年创新技术不断打磨,只为让客户使用上更好的开关,所以,采购轻触开关,就选港源电子,一家值得您信赖的轻触开关厂家;服务热线:18705771505。
