产品焊接指导-英国威廉希尔公司

2018-10-10 14:59:05

所周知,轻触开关是通过外力按压手柄,做活塞运动,手柄传到弹片弹动,使底座的中泡与边泡连接,从而实现电路通导。而轻触开关正是焊接安装在各种各样的电子产品的pcb线路板上,达到便捷生活的目的,那么轻触开关是怎么被焊接上去呢,阅读完这篇文章,你就知道啦!

首先,我们要知道焊接方式有三种:波峰焊,回流焊,手工焊,我们分三部分来讲解。

一、波峰焊

作用:用于插件类dip)电子元器件的焊接

焊接设备:波峰焊机(常用的有3温区、6温区、8温区、10温区、12温区)

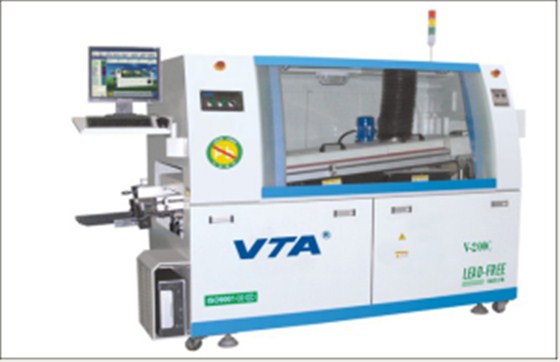

波峰焊

焊接方法:

1.将元件插入相应的元件孔中后放入传送带

2.传送带进去波峰焊面喷嘴预涂助焊

3.进入预热区(温度75-100℃)

4.波峰焊接(220-240℃)

5.冷却:离开焊料波后,自然降温形成焊点,焊接完成

6.切除多余插件脚

7.检查

二、回流焊温度易于控制,焊接过程中能避免氧化制造成本也更容易控制);

作用:用于贴片(smd)电子元器件的焊接。

焊接设备:回流焊机(预热区,保温区,回流焊接区和冷却区)

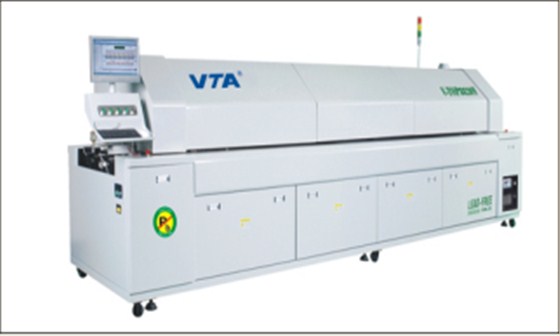

回流焊

焊接方法:

1.预涂锡膏

2.贴片

3.预热区

4.保温区

5.快速升温区

6.焊接区

7.冷却区

8.检查

三、手工焊

作用:用于插件类dip)电子元器件的焊接

焊接设备:电烙铁(温度高,易焊接但速度慢)

焊接方法:

1.准备工具电烙铁焊锡丝松香

2.接通电源,等电烙铁达到焊接温度330-370℃

3.温度达到后,把烙铁头点上松香再点上焊锡

4.把开关的插脚点上松香在再上焊锡

5.脚位准确安装在焊盘上,电烙铁快速点焊接区域,完成焊接

波峰焊和回流焊焊异常产品分析

一、波峰焊产品异常

1.拉尖

pcb板预热温度过低,使pcb板与元器件温度偏低,焊接时元器件与pcb吸热

②传送带速度过快

③助焊剂活性差

④插装孔过大,焊脚和插装孔不匹配

2.连焊

①焊盘间距太窄

②元器件引脚装歪

③传送带速度过快

④助焊剂活性太差

3.虚焊

①焊脚或焊盘氧化

②受潮

4.浮高

①焊脚变形

②传送带速度过快、震动

③插装孔过大与焊脚不匹配

二、回流焊产品异常

1.连焊

①锡膏过多

②焊盘间距攻窄

③锡膏质量不好粘性太差

④印刷不好

⑤贴片位置不正确因素都会造成连焊现象

2.微裂

①贴片压力过大

②预热温度不充分、焊接温度过高都会造成热应力过大时会造成元器件微裂现象

3.虚焊:

①锡膏印刷太少不均匀

②元器件引脚变形

pcb板变形等因素都会造成虚焊现象

4.移位:

①焊脚或焊盘不对称

②贴片位置不正确

③锡膏印刷不均匀

④传送带震动等因素都会造成移位现象
