汽车继电器的作用与安装-英国威廉希尔公司

2022-12-27 15:23:58


汽车继电器由磁路系统、接触系统和复原机构组成。 磁路系统由铁心、轭铁、衔铁、线圈等零件组成。 接触系统由静簧片、动簧片、触点底座等零件组成。 复原机构由复原簧片或拉簧组成。

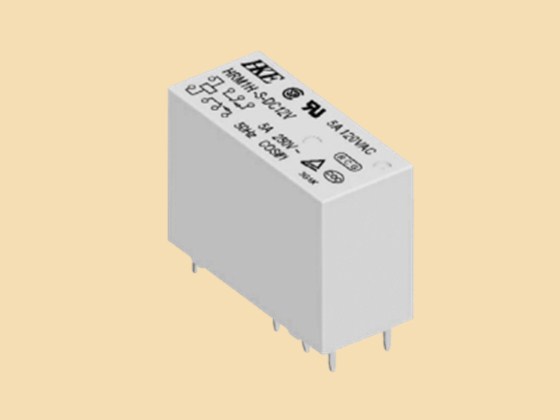

继电器 (1)

汽车继电器的作用:

汽车继电器开关是控制通,断的关键,电路中主要的开关往往汇集许多导线,如点火开关、车灯总开关,读图时应注意与开关有关的五个问题:

1 .在开关的许多接线柱中,注意哪些是接赢通电源.哪些是接用电器的。接线柱旁是否有接线符号,这些符号是否常见。

2 .开关共有几个挡位,在每个挡位中汽车继电器,开关,作用,哪些接线柱通电。哪些断电。

3 .蓄机电流是通过什么路径到达这个开关的,中间是否经过别的开关和熔断器,这个开关是手动的还是电控的。

4 .各个开关分别控制哪个用电器。被控用电器的作用和功能是什么。

5 .在被控的汽车电器中。哪些电器处于汽车继电器,开关,作用常通,哪些电路处于短暂接通。哪些应先接通,哪些应后接通。哪些应单独工作。哪些应同时工作。哪些电器允许同时接通。


汽车继电器的安装:

1、安装汽车继电器的接触轴直径要与路面平行,可以防止接触点反弹,防止碳化物掉落到接触表面,从而提高触摸稳定性。多台汽车继电器应防止小负载触点位于大负载触点下。

2、近距离设置依据处设置多个汽车继电器时,可能会引起异常烫发,一般以2毫米为间隔积极推荐。如果近距离设置旋转光性或磁保持车继电器,会伤害姿势工作电压

3、安装外壳汽车继电器,不能拆卸外壳,请先应用弹簧垫圈,以防止安装、松动、损坏、变形。扭转扭矩在0.5 ~ 70n m类别内。

4、插头汽车继电器插入压缩强度建议为40 ~ 70n。

5.考虑到相同负荷规定的商品大小不同。根据允许的安装室内空间,可以选择低长宽比或小安装总面积的商品。

6、汽车继电器安装方法为平板、iso插座安装方式、iso280插座安装方式和外壳固定方式、卡安装方式。对于小型、不经常拆的汽车继电器,一般使用pcb板,而对于经常拆的汽车继电器,则使用插座安装方法。对于主控制电路超过20a的汽车继电器,通常使用插座,根据pcb电路板防止出现大电流,防止pcb电路板发热(短期工作中汽车继电器外部)。对于体积较大的汽车继电器,根据冲击、振动标准,可以选择外壳安装,使脚不受损。
