港源电子介绍dc插座的组成和特性-英国威廉希尔公司

2018-06-27 14:39:38

dc插座是一种与电脑显示器专用电源相配的插座,它是由横向插口、纵向插口、绝缘基座、叉型接触弹片、定向键槽组成,两只叉型接触弹片定位在基座中间部位,成纵横向排列互不相连。叉型接触弹片一端为接线口,外露在基座圆柱体顶面,供连接输入电源软线或软缆用,叉型接触弹片另一端由基体互连的两只弹性臂组成,设置在dc插头插入方向绝缘基座插孔内,供给电脑显示器之用,使之正常工作。

dc插座的特点:

1.适合小型设备发展,具有多种规格针选用;

2.具有多种外形尺寸大小选用;

3.符合rohs指令要求;

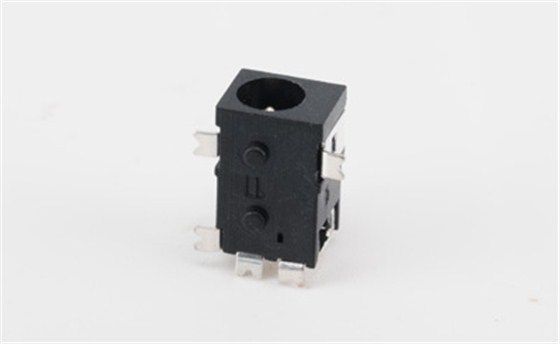

dc插座

电源—般指直流源,这个直流源本身由另一个交流源控制v比如一个120 v、60 hz的线路。因此这种类型的电源可以认为是交流—直流转换拷(m协dc convcder)。能提供恒定频率,恒定幅度,来自直流源的交流源被称为反相器。有些电源由直流源来控制,井能在不同的直流电平处产生能量,这样的电源被称作直流—直流转换器(dc m dc c。nvenm)由交流源控制的直流源由以下的一个或多个基本元件组成:

1.整流器:将交流电压转变为脉动直流电压,并只允许电流按一个方向流动;

2.低通滤波器:在整流波形中可以抑制脉动,并让它的直流(平均值)分量通过;

3.稳压器:在线电压和通过电源的负载电流发生变化的情况下,能维持充分稳定的电压输出。

dc插座的特性:

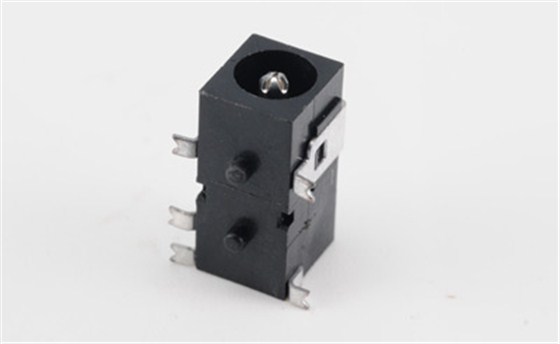

dc插座

适用温度 -30℃to70℃ 耐压 ac 500v(50hz)min

dc插座的2脚和3脚在插头没有的时候是连在一起的,当插头的时候,3脚与2脚分开。所以3脚和1脚应该连地;

要注意的是插头一般是内正外负的,但也不排除少数自己做的插头是反的,所以保险起见,最好使用前用万用表量一下,免得烧毁芯片

额定负荷 dc30v 1.0a 动作力 30-20n

接触电阻 ≤0.03ω 电气寿命 5000次

绝缘阻抗 ≥100mω
