港源电子带您了解微动开关-英国威廉希尔公司

2018-03-08 14:41:55

微动开关这种开关的种类有很多,内部的结构更是成百上千种。下面我来介绍一下最常见的几种微动开关的类型。

1.按体积分有普通型、小型、超小型;按防护性能分,有防水型、防尘型、防爆型。

2.按分断形式分,有单联型、双联型、多连型。目前还有一种强断开微动开关(当开关的簧片不起作用的时候,外力也能使开关断开)

3.按分断能力分,有普通型、直流型、微电流型、大电流型。

4.按使用环境分,有普通型、耐高温型、超耐高温陶瓷型。

微动开关

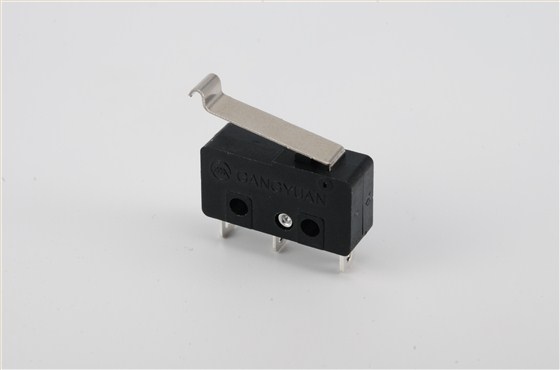

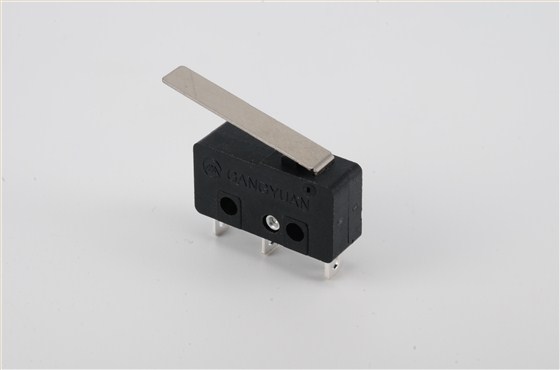

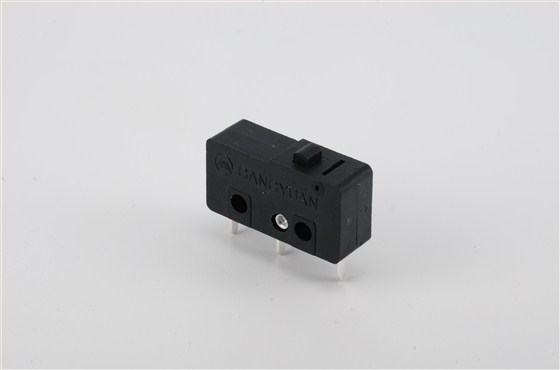

微动开关一般以无辅助按压附件为基本型式,并且派生出小行程式、大行程式。根据需要可加入不同辅助按压辅件,根据加入的不同的按压辅件开关可分为按钮式、簧片滚轮式、杠杆滚轮式、短动臂式、长动臂式等各种形式。

微动开关在需频繁换接电路的设备中进行自动控制及安全保护等,广泛应用在电子设备、仪器仪表、矿山、电力系统、家用电器、电器设备,以及航天、航空、舰船、导弹、坦克等军事领域,已经广泛应用于以上领域,开关虽小,但起着不可替代的作用。

微动开关市面上基本都是欧姆龙的,.阿尔卑斯/alps开关,松下/panasonic开关,西铁城/citizen开关等等,欧姆龙也分很多种类,什么国产,日产,其实都差不了太多,无非就是清脆程度不同而已,构造基本一样。还有台湾的hc,razer的游戏鼠标就喜欢用这种微动,相对来说比较清脆。港源电子的,g15系列和g20系列可完美替代alps,欧姆龙等。

微动开关

微动开关原理- -结构

微动开关主要由传动器部分、接点部分、外壳部分、速动机构部分和端子部分五大部分构成。其中,传动器部分主要用于将外部的力或者行程传递至内部机构;接点部分主要用于切实打开或关闭电气电路;外壳部分主要用于将内部机构与外部隔离开,具有较高的绝缘性和机械强度;速动机构部分是微动开关的最核心部分,采用优质的导电弹簧材料,主要用于执行速动动作;端子部分主要用于和外部相连接。

微动开关

微动开关原理

当外力作用在传动器部分(具体开关上传动器部分的显示形式可能略有不同,有的按销、按钮,也有的是杠杆、滚轮等)上时,相应的传动器构件将力传递至动作簧片上并产生相应的位移,当簧片移至某一临界点时便触发开关发生动作,使得位于动作簧片末端的动触点与定触点快速的接通或者断开。

当撤销作用于传动器部分上的外力时,动作簧片产生反向的位移,当簧片移至某一固定的临界点时便触发开关瞬时发生反向动作。
