简介

共模电感，也叫共模扼流圈，常用于的中过滤共模的电磁干扰。在板卡设计中，共模电感也是起emi滤波的作用，用于抑制高速信号线产生的电磁波向外辐射发射。

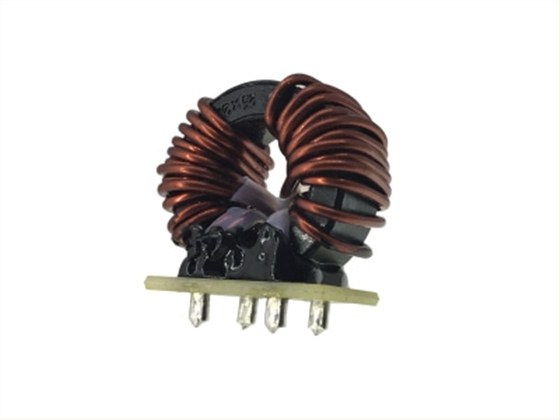

共感是一个以铁氧体为磁芯的共模干扰抑制器件，它由两个尺寸相同，匝数相同的线圈对称地绕制在同一个铁氧体磁芯上，形成一个四端器件，要对于共模信号呈现出大电感具有抑制作用，而对于差模信号呈现出很小的漏电感几乎不起作用。原理是流过共模电流时磁环中的磁通相互叠加，从而具有相当大的电感量，对共模电流起到抑制作用，而当两线圈流过差模电流时，磁环中的磁通相互抵消，几乎没有电感量，所以差模电流可以无衰减地通过。因此共模电感在平衡线路中能有效地抑制共模干扰信号，而对线路正常传输的差模信号无影响。

差模电感简介

差模电感是闭合回路的一种属性，即当通过闭合回路的改变时，会出现电动势来抵抗电流的改变。这种电感称为自感（self-inductance），是闭合回路自己本身的属性。假设一个闭合回路的电流改变，由于感应作用而产生电动势于另外一个闭合回路，这种电感称为互感（mutual inductance）。是专门用在电路中实现电感的电路元件。螺线管是一种简单的电感器，指的是多重卷绕的导线（称为「线圈」），内部可以是空心的，或者有一个金属芯。螺线管的电感是自感。变压器是两个的线圈形成的电感器，由於具有互感属性，是一种基本磁路元件。

共模电感与差模电感区别

1.共模电感绕制一般是双线双向；差模电感则是单向绕制。

2.抑制共模干扰的滤波电感被称为共模电感；抑制差模干扰的滤波电感叫差模电感。

3.绕在同一铁心商的圈数相等，导线直径相等，绕线相反的两组线圈的是共模电感；差模电感是绕在一个铁心上的一个线圈。

4.共模信号：分别在零线和火线上产生两个完全相同的新号；差模信号：适合用在信号相同的回路。

5.共模电感的特点：由于同一铁心上的两组线圈的绕向相反，所以铁心不怕饱和。高导铁氧体材料是市场上用的最多的磁芯材料。

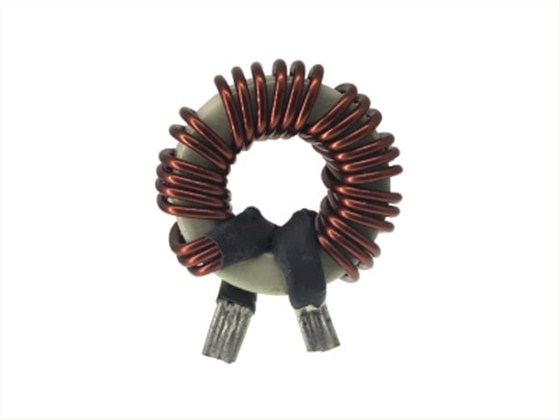

差模电感的特点：应用在大电流的场合，由于其在一个铁芯商进行绕制的线圈，当流进线圈的电流增大时，线圈的铁芯会饱和，铁粉芯材料是市场上用的最多的铁芯材料。
