防倾倒开关的工作原理-英国威廉希尔公司

2018-11-29 13:45:22

防倾倒开关的工作原理

防倾倒开关可以叫做跌倒开关,当主机倾斜或跌倒时,防倾倒开关内的球体在其重力作用下随壳体一起倾斜位移,由于球体的脱离而使压片恢复原位, 开关瞬间断开,从而达到切断电源或电路之目的。

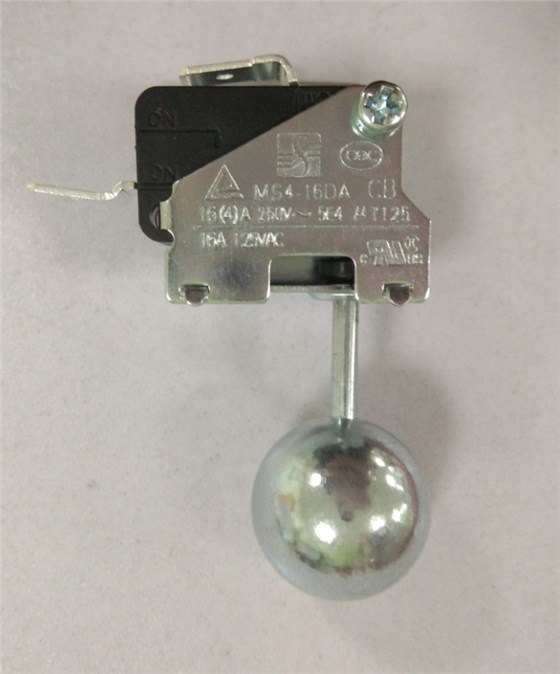

微信图片_20181129115824

需要防止倾倒的家用电器上一般都设置有一种防倾倒开关,其一般是采用弹片式结构或电子元件式结构,弹片式结构,两只弹片在开关的外部,使用不安全,且在电器倾倒过程中,依靠两弹片的通断进行工作,但由于弹片在接触和断开过程中,动作慢,存在着瞬动性差,且使用寿命短的缺陷,而且两弹片在接触或断开过程中易造成熔焊连接不断开的现象,工作不可靠。

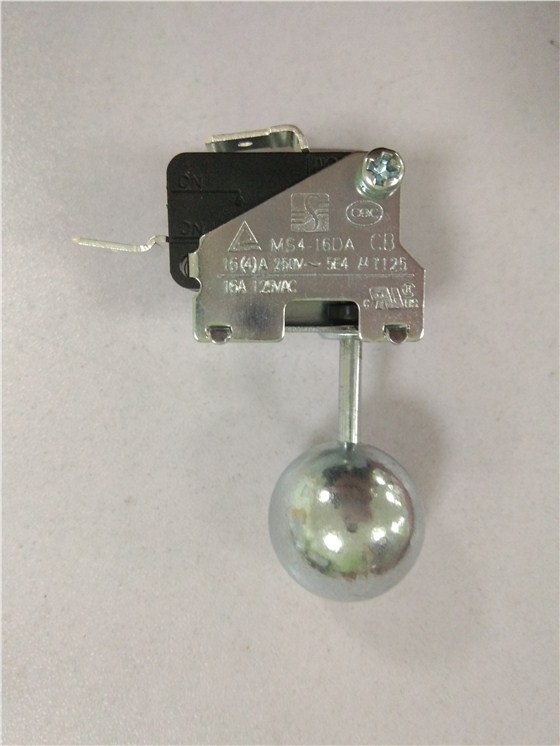

微信图片_20181129115830



  • 防倾倒开关 安装方便,可直接安装在pcb板上,所有胶件材料具有94v0等级,安规要求极易通过
  • 动作精度高,开关角度动作误差仅在±5°之内,机械式倾倒开关角度动作误差在±20°内
  • 可靠性高,寿命长,无安全隐患

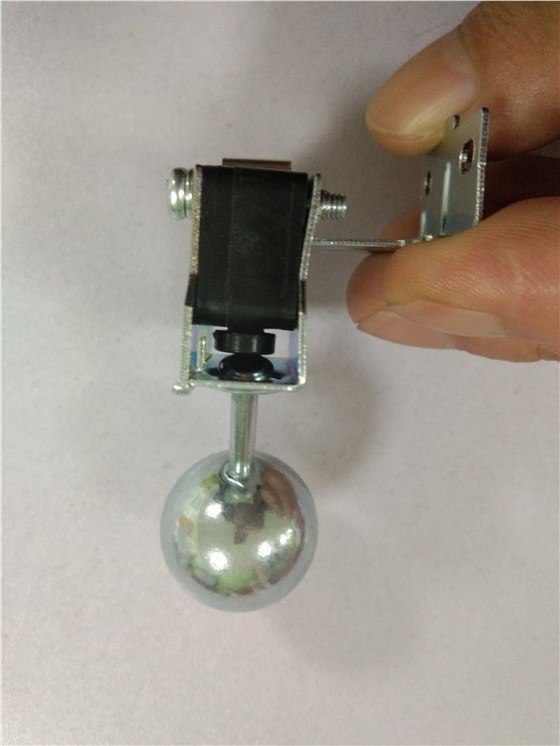

微信图片_20181129115834


  • 防倾倒开关是为了安全使用电器而设计的,其结构是内部有一个类似重锤一样的自由活动的金属物体,和一对开关触点,在电器水平放置时,金属物会将两开关触点接通,电器因此得电,正常工作,当电器倾角过大或倒放时倾倒开关自动断开,电器停止工作,这就是倾倒开关的工作原理

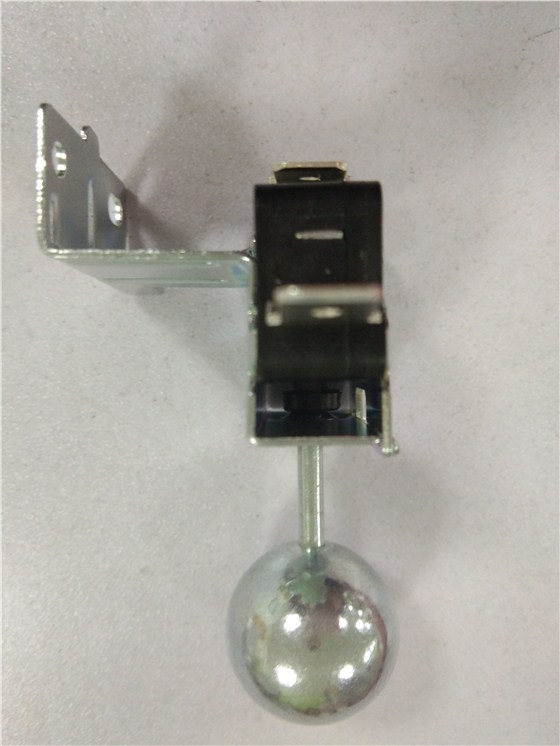

微信图片_20181129115838

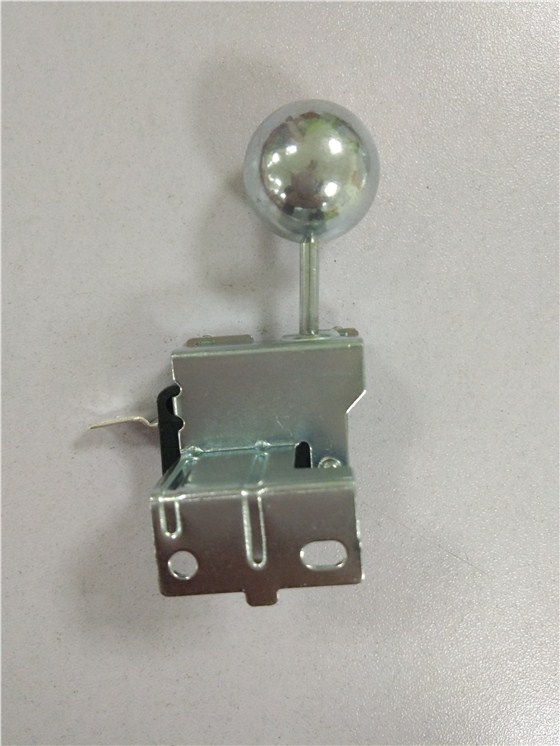

微信图片_20181129115842
