超小型侧按轻触开关-英国威廉希尔公司

2019-04-27 14:49:49

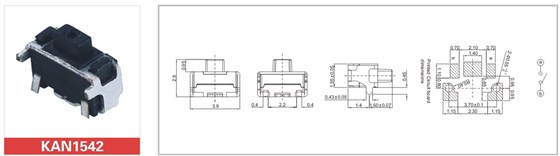

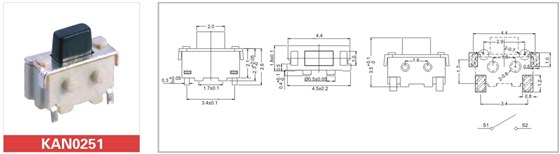

说起侧按轻触开关,样式看起来都差不多,不同之处在于有带支架有带定位柱,带定位柱的侧按轻触开关很好识别,但是带支架的就会误导很多人。带支架会有什么用,在组装和设计方面都比较困难,说起来侧按键轻触开关比较常见的就是带定位柱和带支架两种,如下图所示带支架和带定位柱侧按键。

555555


1212

这两款都是超小型侧按轻触开关,或者说侧插轻触开关,都能达到防水等级ip67,最大行程0.2±0.1mm等,还有硫化试验样品应按照以下实验条件进行测试,实验后样品应放在常温及标准湿度的环境中 1 小时后做性能测试:

1 h2s 气体浓度:3ppm±1ppm 2时间:72h 3温度:40±2℃(9095%rh)接触电阻:≤200mω contact resistance: 200mω

盐雾试验

在以下设定条件下进行测量:1)温度:35℃±22)盐溶液浓度:5±1%(质量百分比)3)时间:12h±1h 实验后的盐沉积物后水冲掉金属件上没有腐蚀斑点

侧按键轻触开关的两种形式参数是相同的,参数包含使用寿命、使用力度、耐温、耐湿度等甚至使用弹片都可以是一样的,它们只是外表部分不同,在使用中也是一样的,假如两种开关装在产品上操作,基本上是分不出来哪款是带支架,哪款是带定位柱。

无论是带支架還是带定位柱,它们全是为了更稳的固定在产品上,侧按键轻触开关不同于其它轻触开关,它只有两个脚导电没有更多的脚来固定,其它轻触开关都会有四个脚甚至更多,那么多脚中也只有两个导电,其它都是起到固定的作用。

侧按键轻触开关在组装方面人工是很难组装的,和贴片轻触开关一样,需要依靠机器组装,这样快速又准确,人工组装很容易在焊接的时候损坏。因为侧按轻触开关脚位比较短还要支架或者定位柱与产品对齐,而且开关焊接温度就这么高,久了会损坏,温度高了也会损坏,所以在组装中,一般都使用机器,很少用人工来组装,但是插件式轻触开关很多都是用人工组装。

带支架和带定位柱可以一起使用在一个侧按键轻触开关上,一般情况下不会产品不会这么设计,这种设置是为了满足那些固定性极差的产品上,很少设置成使用带定位柱和带支架的原因是组装不方便,甚至是比较困难。
