拨动开关的构造-英国威廉希尔公司

2022-11-04 15:49:52

拨动开关是通过拨动开关柄使电路接通或断开,从而达到切换电路的目的的。很多人都看过拨动开关的外观、形状和引脚形式,但是拨动开关的内部构造是很少看到,因为大家都没有动手去拆过。拨动开关有一档、两档、三档、四档、五档、 六档、七档、八档;有单排、双排、三排等形式。不论是横柄、直柄、微型它内部的结构都是大同小异的。

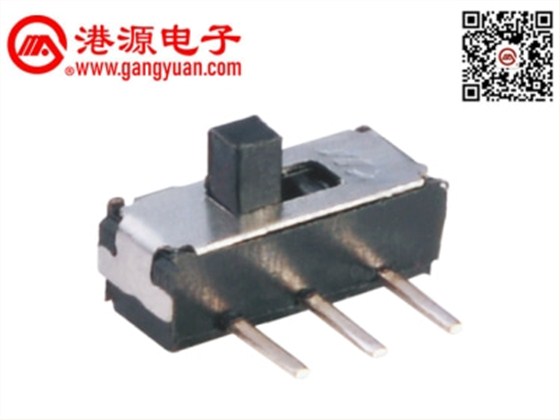

拨动开关 (2)

铁壳拨动被分为:胶的、波珠、弹片三种形式,其中寿命最高、手感最好、单价最高的是弹片拨动;

便宜简单又好做的是胶的拨动;波珠是比较中档的拨动。

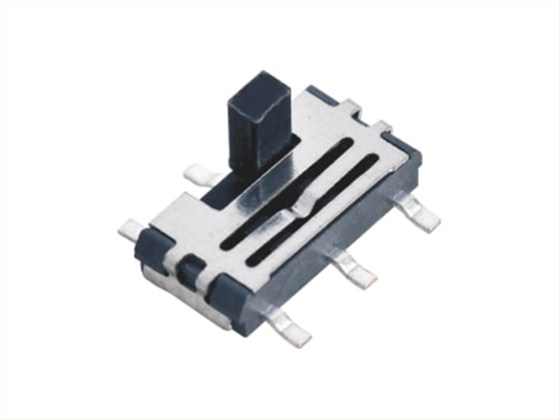

拨动开关 (1)

拨动开关内部结构和组成的部件是由:

1.外壳是铁壳镀镍(盐雾12-24小时)
2.胶柄是由塑胶料制作而成的(材质分为pom、ppa、pbt种)
3.码片是由磷铜复银(接触电阻可以做到30毫欧以下)
4.端子排脚是由黄铜镀银组成
5.底板是由pcb板组成
6.弹簧是由日本进口高性能弹簧组成
7.点胶是由密封耐温红胶来制作
8.波珠是由不锈钢波柱组成


微型拨动开关的内结构与拨动开关的结构是大致相同的,只是形式不同。微型拨动开关与其他的开关相比的话,它具有滑块动作灵活这一特点,这样的话就说明它开关的速度是非常快,因为我们知道作为开关的话,如果我们已经按下了开关,但是由于它的滑块动作不灵活,无法及时关掉电源的话,那么可能就会造成一些不必要的麻烦。还有就是它具有性能稳定这一特点,这个特点可以让它在使用过程中是非常的稳定的,不会出现一些小故障小问题的。
