六引脚自无锁开关有两种原理图,此开关在日常生活中的应用也是比较广泛的;下面港源电子带大家了解一下:

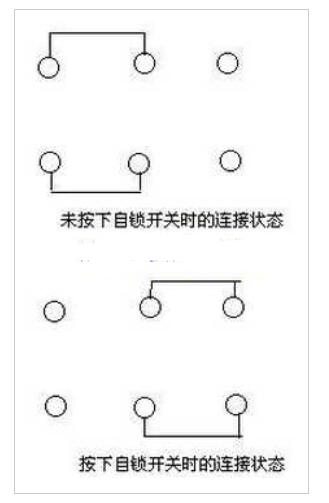

上图自无锁开关是:开关按钮不按,两列两端触点连接;按下开关按钮,每列基地按钮与边上的按钮连接;即开关按钮不按下,黑色触点通过实线触点;按下开关按钮,黑色触点通过虚线触点导通;
下图的自锁开关是:图上标明对比了解。
无论自无锁开关是哪种类型,都可以使用下面的开关电路(如果只买上面右边的开关,需要区分引脚):
第二种六引脚自锁开关原理图。
6管脚连接 5v电源,此时开关未按下,1与3、6与4管脚分开连接;由于3、4管脚悬空,因此此时此刻并未将 5v电源引入单片机系统;如果按下开关,1和6必须有一个管脚将与2或5连接,因为2和5管脚短接,因此,必然会将 5v引入vcc,即将 5v引入单片机系统。
